原位顯微柔性材料測試系統
Insitu Micromechanical Testing System

原位顯微柔性材料測試系統
PR-MMT-100
★★★★★
分享到：
參考價：詳詢
產品功能：

該產品可針對不同尺寸大小、各種材質樣品進行夾具定制，請掃下方二維碼與我們聯系。
微信二維碼David
  • 實用于毫米量級材料的各種力學測試
  • 體積緊湊可以和光學顯微鏡，原子力顯微鏡、光電測試系統等表征儀器聯用結合進行力加載，微觀形貌以及光電特性的原位測量，可以放置在手套箱中
  • 可配置CCD 鏡頭和顯微鏡筒對樣品進行樣品形變以及表面微裂紋的同步觀測
  • 模塊化設計，可配置不同夾具實現彎曲，拉伸，扭轉和同步電學測量功能
  • 配置多功能測試軟件實時記錄和顯示力與拉伸位移、彎曲角、扭轉角之間的關系，計算彈性模量等參數
  • 可對樣品進行長期疲勞測試，并輸出隨時間變化的疲勞應變曲線

使用本公司原位顯微柔性材料測試系統所發表的論文：

論文詳情
合作單位

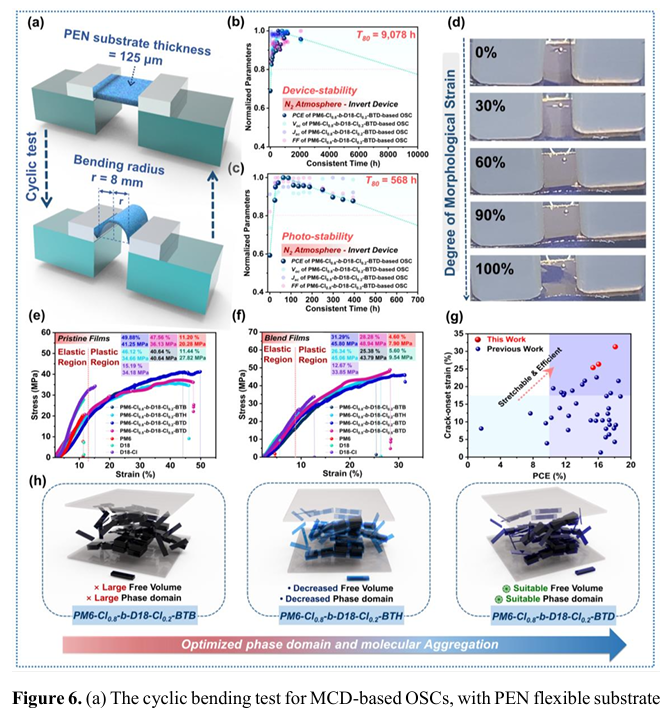

1. Congqi Lin, Ruixiang Peng, Wei Song, Jiangwei Gao, Tingting Feng, Yongqi Bai, Quan Liu, Mengjin Yang, Jianfeng Zhang, Ziyi Ge. Enhancing Mechanical Durability and Long-Term Stability in Organic Solar Cells via Flexible Linker-Sequential Block Copolymerized Donors. Angew. Chem. Int. Ed. 2025, 64, e202420121. doi: 10.1002/anie.20242012
中科院寧波材料所






位移控制模組
行程范圍 50 mm (單程>25 mm)
速度范圍12.5 μm/s~30 mm/s (可定制)
位移控制分辨率1.25 μm
重復定位精度 <50 μm
最大拉力100 N (可定制)
往復頻率范圍0~10Hz
力學檢測模組
拉壓力量程100 N (可定制)
力學測量精度0.01%, 10 mN
力學采集頻率 數字濾波后10Hz (原始80Hz)
功能夾具(可加電測探針)
彎曲夾具最小彎曲半徑 1mm
拉伸夾具可實現拉伸和壓縮功能
扭轉夾具扭矩0.2 Nm，角度分辨率
光學顯微模組
(可以觀察微米級裂紋)
CCD分辨率1920×1080
顯微鏡筒150~2000x 可調 (物鏡可選5, 10, 20, 50x)
同軸光源標準LED白光 (可定制不同波長)
測試軟件
位移控制模式控制材料形變，測量加載力
力控制模式控制加載力，測量材料形變
疲勞模式長期往復加載，同步記錄位移和力數據
聯用模式同步記錄電學、光學數據


原位顯微力學測試系統
PR-MMT-100示意圖
